一、概述 该电动加油泵适用于干油集中润滑系统中,向电动润滑泵的贮油器内充填润滑剂,该泵为内藏式柱塞容积泵,采用减速电机直接传动,带动偏心轮往复运动,实现吸压油功能。该泵运转平稳,输出压力高,设有低油位报警装置,能及时地向油筒内充填润滑脂。
二、技术参数
|
| |
型号 |
公称压力MPa |
加油量L/h |
柱塞泵 |
电动机 |
减速箱加油量L |
重量kg |
转速r/min |
减速比 |
功率kW |
KGP-700LS |
3 |
72 |
56 |
1:25 |
0.37 |
0.35 |
56 | |
使用介质为锥入度不低于265(25℃,150g)1/10mm的润滑脂(NLGI0#~2#)或粘度等级大于N46的工业润滑油。 |
|
|
三、使用说明 |
|
1、在使用前,首先用〉N220润滑油加入减速箱腔内,加到高于油标位置。 2、按旋向箭头方向接线旋转。 3、输送的润滑剂必须干净,质地均匀,并在规定牌号范围内。 4、泵公称压力3MPa,出厂时已调好,不必再作调整。 5、出厂时配胶管内径为F13,对外连接螺纹为M33×2,如果润滑泵加油口连接螺纹为M32×3,则使用备用过渡接头。 6、本泵设有低位报警装置,报警后应及时地向油筒内充填润滑脂。 |
|

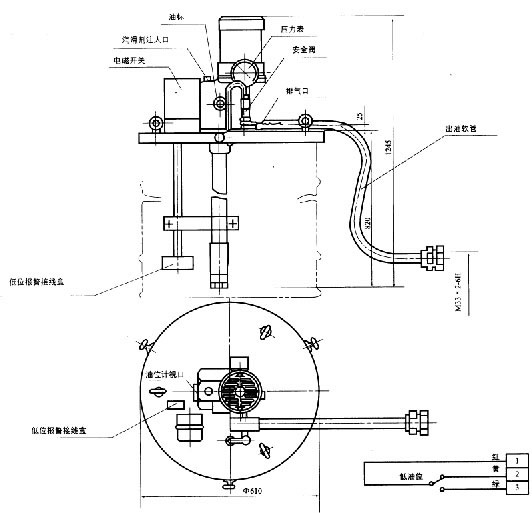

四、外形尺寸 |
|
五、故障及排除 1、无油排出: a、润滑剂中带有空气,松开排气阀把润滑剂中空气排净,再拧紧排气阀。 b、吸油口给杂质卡住,不能吸、压油,清除吸油口杂质。 2、出油压力低: a、泵中单向阀是否给杂质卡住或损坏,清洗单向阀杂质或更换。 b、检查各密封处及管路接头是否有泄漏,更换密封件,拧紧各接头。
六、备件 过渡接头(外螺纹M33×2/内螺纹M32×3) |
