| 产品名称： |
高压胶管总成 |
|
|
| |
产品分类： |
管路安装附件 |
网上订购： |
 |
| 详细说明： |
| |
|
|
|
代号
（订货号） |
公称通径
DN |
工作压力
MPa |
d1 |
胶管内
径d |
胶管外
径D |
L1 |
最小弯
由半径 |
重量 |
|
胶管(kg/m) |
接头(kg) |
|
ZY440.1.00 |
6
|
18
|
R1/4 |
6
|
15
|
20 |
100
|
0.316
|
0.102 |
|
ZY440.2.00 |
R3/8 |
22 |
0.106 |
|
ZY440.3.00 |
8
|
17
|
R1/4 |
8
|
17
|
20 |
110
|
0.384
|
0.11 |
|
ZY440.4.00 |
R3/8 |
22 |
0.11 |
|
ZY440.5.00 |
10 |
23 |
R3/8 |
10 |
21 |
22 |
160 |
0.671 |
0.16 |
|
ZY440.6.00 |
10 |
22 |
R1/2 |
13 |
25 |
28 |
190 |
0.84 |
0.26 |
|
ZY440.7.00 |
15 |
21 |
R3/4 |
16 |
30 |
32 |
300 |
1.276 |
0.35 | |

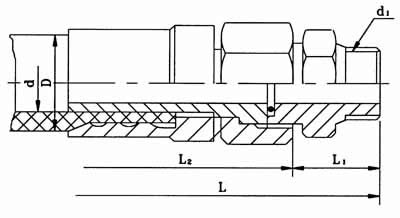

标记示例：高压胶管总成L=2L1+L2 ZY440.1.00
注：1. 胶管接头应符合JB1885-77《A型扣压式胶管接头》标准的要求；
2. 胶管总成长度L由设计者自行选定，胶管总成的总长为L=2L1+L2；
3. 若连接螺纹d1不是表中规定值，请设计者自行设计内接头。 | |
|
|
