产品名称: HZJ系列管夹
  产品分类: 管路安装附件 网上订购:
       详细说明:

一、概述
  HZJ系列管夹是目前国内管夹中综合指标最佳的系列产品。适用于液压、润滑、气动和高压水系统管子的固定。系统工作压力可达40MPa;工作温度-40~+250℃;适用管子外径范围较宽,可从F6mm~F426mm。尤其对于具有振动源区域更经济合理又安全可靠。它广泛应用于冶金、矿山、化工、煤炭、重型机械、工程机械和农业机械等行业的液压、润滑、气动和高压水系统管路。
二、特 点
  1、HZJ系列管夹具有抗振动、抗冲击、夹持力强度高、重量轻、耐腐蚀、耐高温、使用寿命长等特点。管夹主体材料采用高牌号球墨铸铁精铸而成;夹持面衬垫胶圈(板)材料根据工作温度确定:工作温度小于或等于100℃时,采用普通橡胶;工作温度大于100℃小于150℃时,采用丁氰橡胶,工作温度大于150℃小于250℃时,采用氟橡胶制造。底板材料采用整体钢板制造,确保了底板与管夹、底板与基面(支架)或机体的连接强度。管夹与底板连接采用两只螺栓(螺柱)紧固,便于维修或保养时的拆装。
2、HZJ系列管夹与国内外的塑料管夹、铝合金管夹、钢(钢板)管夹相比,使用寿命是塑料管夹的50倍,是铝合金管夹的30倍,是钢板管夹的15倍。
3、HZJ系列管夹现有22个规格,62种管径,适用管子外径为F6mm~F426mm。
4、根据水平排列固定管子的数量不同,每种规格有两类管夹,即单管夹和双管夹,根据管夹与基面(支架)或机体连接方式不同,每种规格的管夹有带底板和不带底板两种。
5、根据管子上下排列的层数不同,同一规格的管夹有单层和双层两种,如排列需超出双层以上的层数时,订货时请提出,上层管夹数量应等于或小于下层管子数。
6、HZJ系列管夹外表面涂黑色或黄色油漆,亦可根据用户需要涂油漆。
三、型号说明:

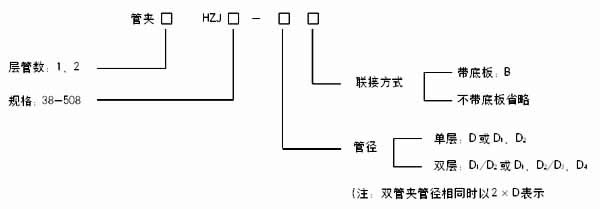

1、型 号:
2、标记示例:
(1)单管夹,单层,管径D=18,带底板
管夹1HZJ50-18B
(2)单管夹,双层,上层管径D1=18,下层管径D2=22,带底板
管夹1HZJ50-18/22B
(3)双管夹,单层,管径不同,D1=18,D2=22,带底板
管夹2HZJ50-18、22B
(4)双管夹,单层,管径相同,D1=D2=18,带底板
管夹2HZJ50-2×18B
(5)双管夹,单层,管径相同,D1=D2=18,不带底板
管夹2HZJ50-2×18
(6)双管夹,双层,管径不同,上层管径D1=16,D2=18,下层管径D2=20,D4=22,带底板
管夹2HZJ-16、18/20、22B
(7)双管夹,双层,每层管径相同,上层管径D1=D2=18,下层管径D3=D4=22,带底板
管夹2HZJ-2×18/2×22B
(8)单、双管夹,双层,上层为单管夹,管径D1=18,下层为双管夹,管径D2=D3=22,带底板
管夹1/2HZJ50-18/2×22B
(9)双管夹,双层,管径D1=16,D2=18, D3=D4=22,带底板
管夹2HZJ50-16、18/2×22B
四、外形尺寸:

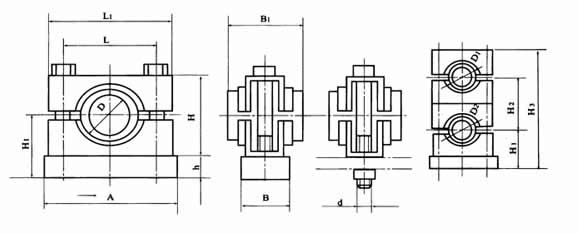

1、单管夹
双层

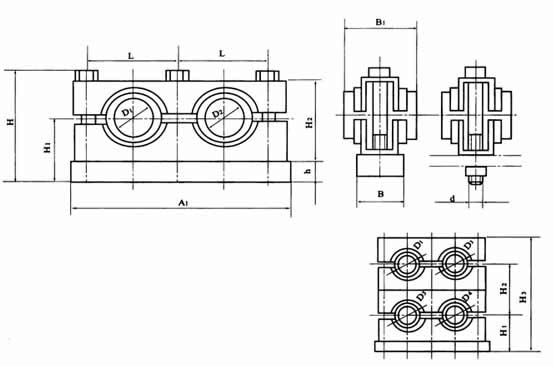

2、双管夹
双层
HZJ系列管夹
型 号
管子外径D、D1、D2
A
A1
B
B1
d
H
HZJ38
6、8、10、12、14、16
63
101
18
32
M8
50
HZJ50
16、18、20、22、25
75
125
20
36
M8
62
HZJ75
25、28、32、34、40、42
102
177
24
44
M10
89
HZJ100
42、48、50、60、63
130
230
32
52
M12
116
HZJ140
63、70、83、89、102
182
322
35
62
M12
168
HZJ148
102、108
188
336
36
56
M12
176
HZJ156
108、114
196
352
38
58
M14
184
HZJ166
114、127
206
372
42
60
M14
211
HZJ172
127、133
214
386
46
64
M14
221
HZJ182
133、140
224
406
50
68
M16
130
HZJ194
140、152
236
430
54
74
M16
246
HZJ201
152、159
248
449
56
76
M16
253
HZJ212
159、168
266
478
58
78
M18
268
HZJ263
168、194
292
530
60
80
M18
294
HZJ294
194、219
318
581
62
84
M18
323
HZJ319
219、245
348
639
66
88
M20
355
HZJ347
245、273
376
695
68
104
M20
387
HZJ347
273、299
405
752
76
112
M22
417
HZJ375
299、325
465
840
82
122
M24
463
HZJ408
325、351
506
914
90
130
M27
503
HZJ447
351、377
578
1025
98
142
M30
542
HZJ508
377、426
668
1176
108
152
M32
607

产品型号
管子外径D、D1、D2
H1
H2
H3
h
L
L1
HZJ38
6、8、10、12、14、16
31
38
88
12
38
58
HZJ50
16、18、20、22、25
37
50
112
12
50
70
HZJ75
25、28、32、34、40、42
51.5
75
164
14
75
96
HZJ100
42、48、50、60、63
66
100
216
16
100
125
HZJ140
63、70、83、89、102
93
150
318
18
140
176
HZJ148
102、108
97
158
334
18
148
182
HZJ156
108、114
101
166
350
18
156
190
HZJ166
114、127
114.5
193
404
18
166
200
HZJ172
127、133
119.5
203
424
18
172
208
HZJ182
133、140
125
210
440
20
182
218
HZJ194
140、152
133
226
472
20
194
230
HZJ201
152、159
136.5
233
486
20
201
240
HZJ212
159、168
145
246
514
22
212
260
HZJ263
168、194
158
272
566
22
238
286
HZJ294
194、219
172.5
301
624
22
263
311
HZJ319
219、245
189.5
331
686
24
291
343
HZJ347
245、273
205.5
363
750
24
319
371
HZJ347
273、299
220.5
393
810
24
347
415
HZJ375
299、325
245.5
435
898
28
375
459
HZJ408
325、351
266.5
473
976
30
408
498
HZJ447
351、377
288.5
507
1049
35
447
567
HZJ508
377、426
321
572
1179
35
508
660
  订货说明:(1)钢管外径尺寸如不符合规格中的外径系列时,可特殊订货。
      (2)单管夹标注时,在产品型号前写1;双管夹标注时,在产品型号前写2。
五、使用说明:
  1、管路布置在设备上时,可采用带底板的管夹,底板直接焊接在设备上。
  2、管路布置在地沟内,沟的侧壁上有埋设件(钢板)。当采用带底板的管夹时,把底板焊在槽钢上,槽钢焊在埋钢上,见图1。当采用不带底板的管夹时,管夹用螺栓连接在槽钢上,这时槽钢上要钻孔。管夹一般采用一列布置,亦可交错布置。
  3、管路沿地沟的侧壁布置,壁上有埋设件,管夹的底板焊在槽钢上,槽钢焊在埋设件上,见图2。
  4、管路布置在地沟侧壁的支架上,支架焊在埋设件上,管夹的底板焊在支架上,管夹悬臂较大时,要注意支架的强度,见图3。
