一、使用条件 与GLLQ型列管式冷却器相似,产品适用于冶金、矿山、轻工、电力、化工等工业部门的液压与润滑装置,将热工作油冷却到要求的温度;冷却器的设计最高温度为100℃~120℃,工作压力≤1.6MPa,传热系数为348~407w/m2.k,(若采用翅片管换热,则传热系数为523~580W/m2·k,但允许介质粘度为10~50cSt)。下面列出的LQ型冷却器则规定介质粘度为10~326cSt,主要技术参数如下表: |

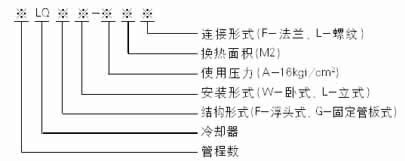

二、型号含义 |
|
三、技术参数 |
型号 |
2LQFW\2LQFL |
2LQF1W |
2LQGW |
换热面积m2 |
0.5~16 |
19~290 |
0.22~11.45 |
传热系数w/m2.k |
348~407 |
使用温度℃ |
≤100 |
≤120 |
工作介质压力MPa |
≤1.6 |
≤1.0 |
≤1.6 |
冷却介质压力MPa |
≤0.8 |
≤0.5 |
≤1.0 |
油侧压力降MPa |
≤0.1 |
介质粘度cSt |
10~326 | |
四、外形结构及尺寸 |

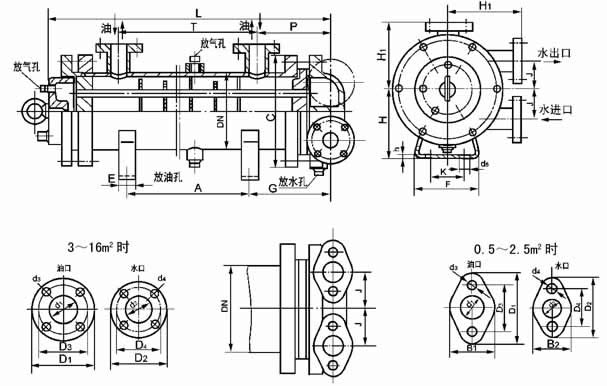

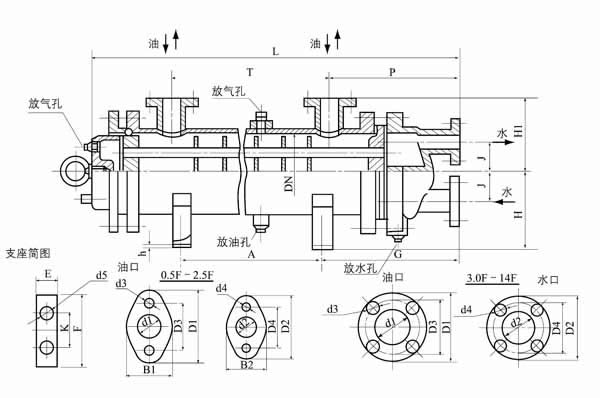

2LQFW 型冷却器外形尺寸图 |
|
冷却面积0.5~2.5m2时进出水口型式; 3~16m2时为上图
|
|

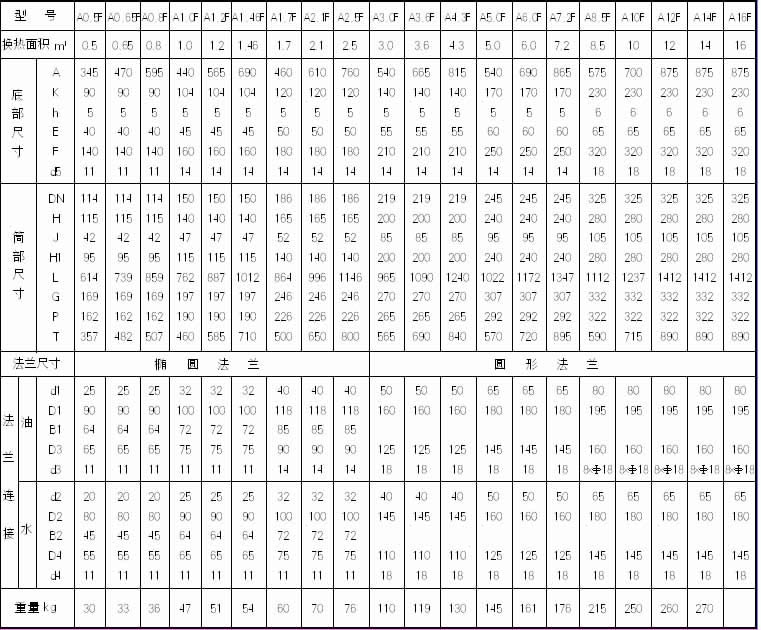

2LQFW 型冷却器外形尺寸 |
型号 |
A0.5F |
A0.65F |
A0.8F |
A1.0F |
A1.2F |
A1.46F |
A1.7F |
A2.1F |
A2.5F |
A3.0F |
A3.6F |
A4.3F |
A5.0F |
A6.0F |
A7.2F |
A8.5F |
A10F |
A12F |
A14F |
A16F |
换热面积m2 |
0.5 |
0.65 |
0.8 |
1.0 |
1.2 |
1.46 |
1.7 |
2.1 |
2.5 |
3.0 |
3.6 |
4.3 |
5.0 |
6.0 |
7.2 |
8.5 |
10 |
12 |
14 |
16 |
底 部 尺 寸 |
A K h E F d5 |
345 90 5 40 140 11 |
470 90 5 40 140 11 |
595 90 5 40 140 11 |
440 104 5 45 160 11 |
565 104 5 45 160 14 |
690 104 5 45 160 14 |
460 120 5 50 180 14 |
610 120 5 50 180 14 |
760 120 5 50 180 14 |
540 140 5 55 210 14 |
665 140 5 55 210 14 |
815 140 5 55 210 14 |
540 170 5 60 250 14 |
690 170 5 60 250 14 |
865 170 5 60 250 14 |
575 230 6 65 320 18 |
700 230 6 65 320 18 |
875 230 6 65 320 18 |
875 230 5 65 320 18 |
875 230 5 65 320 18 |
筒 部 尺 寸 |
DN H J H1 |
114 115 42 95 |
114 115 42 95 |
114 115 42 95 |
150 140 47 115 |
150 140 47 115 |
150 140 47 115
|
186 165 52 140 |
186 165 52 140 |
186 165 52 140 |
219 200 85 200 |
219 200 85 200 |
219 200 85 200 |
245 240 95 240 |
245 240 95 240 |
245 240 95 240 |
325 280 105 280 |
325 280 105 280 |
325 280 105 280 |
325 280 105 280 |
325 280 105 280 |
L G P T C |
545 100 93 357 186
|
670 100 96 482 186 |
790 100 93 607 186 |
680 115 105 460 220 |
805 115 105 585 220 |
930 115 105 710 220 |
740 140 120 500 270 |
890 140 120 650 270 |
1040 140 120 800 270 |
870 175 170 565 308 |
995 175 170 690 308 |
1145 175 170 840 308 |
920 205 190 570 340 |
1070 205 190 720 340 |
1245 205 190 895 340 |
1000 220 210 590 406 |
1125 220 210 715 406 |
1300 220 210 890 406 |
1300 220 210 890 406 |
1547 220 210 890 406 |
法兰尺寸 |
椭圆法兰 |
圆形法兰 |
法兰连接 |
油 |
d1 D1 B1 D3 d3 |
25 90 64 65 11 |
25 90 64 65 11 |
25 90 64 65 11 |
32 100 72 75 11 |
32 100 72 75 11 |
32 100 72 75 11 |
40 118 85 90 14 |
40 118 85 90 14 |
40 118 85 90 14 |
50 160 / 125 18 |
50 160 / 125 18 |
50 160 / 125 18 |
65 180 / 145 18 |
65 180 / 145 18 |
65 180 / 145 18 |
80 195 / 160 8×Φ18 |
80 195 / 160 8×Φ18 |
80 195 / 160 8×Φ18 |
80 195 / 160 8×Φ18 |
80 195 / 160 8×Φ18 |
水 |
d2 D2 B2 D4 d4 |
20 80 45 55 11 |
20 80 45 55 11 |
20 80 45 55 11 |
25 90 64 65 11 |
25 90 64 65 11 |
25 90 64 65 11 |
32 100 72 75 11 |
32 100 72 75 11 |
32 100 72 75 11 |
40 145 / 110 18 |
40 145 / 110 18 |
40 145 / 110 18 |
50 160 / 125 18 |
50 160 / 125 18 |
50 160 / 125 18 |
65 180 / 145 18 |
65 180 / 145 18 |
65 180 / 145 18 |
65 180 / 145 18 |
65 180 / 145 18 |
重量 kg |
30 |
33 |
36 |
47 |
51 |
54 |
60 |
70 |
76 |
110 |
119 |
130 |
145 |
161 |
176 |
215 |
231 |
250 |
260 |
270 | |

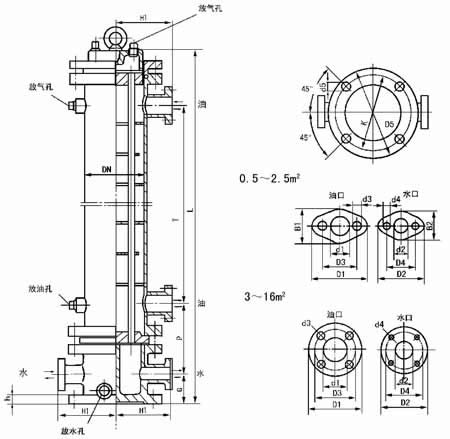

2LQFL型立式冷却器外形图及尺寸 |
|
型号 |
A0.5F |
A0.65F |
A0.8F |
A1.0F |
A1.2F |
A1.46F |
A1.7F |
A2.1F |
A2.5F |
A3.0F |
A3.6F |
A4.3F |
A5.0F |
A6.0F |
A7.2F |
A8.5F |
A10F |
A12F |
A14F |
A16F |
换热面积m2 |
0.5 |
0.65 |
0.8 |
1.0 |
1.2 |
1.46 |
1.7 |
2.1 |
2.5 |
3.0 |
3.6 |
4.3 |
5.0 |
6.0 |
7.2 |
8.5 |
10 |
12 |
14 |
16 |
底 部 尺 寸 |
D5
K h G d5 |
186 164 16 75 12 |
186 164 16 75 12 |
186 164 16 75 12 |
220 190 16 80 15 |
220 190 16 80 15 |
220 190 16 80 15 |
270 240 18 85 15 |
270 240 18 85 15 |
270 240 18 85 15 |
308 278 18 90 15 |
308 278 18 90 15 |
308 278 18 90 15 |
340 310 18 95 15 |
340 310 18 95 15 |
340 310 18 95 15 |
406 366 20 100 18 |
406 366 20 100 18 |
406 366 20 100 18 |
406 366 20 100 18 |
406 366 20 100 18 |
筒 部 尺 寸 |
DN L H1 P T |
114 620 95 93 357 |
114 620 95 93 357 |
114 620 95 93 357 |
150 760 115 105 460 |
150 886 115 105 585 |
150 1010 115 105 710 |
186 825 140 120 500 |
186 975 140 120 650
|
186 1125 140 120 800 |
219 960 200 170 565 |
219 1085 200 170 690 |
219 1235 200 170 840 |
245 1015 240 190 570 |
245 1165 240 190 720 |
245 1340 280 210 895 |
325 1100 280 210 590
|
325 1225 280 210 890 |
325 1400 280 210 890 |
325 1400 280 210 890 |
325 1400 280 210 890 |
法兰尺寸 |
椭圆法兰 |
圆形法兰 |
法兰连接 |
油 |
d1 D1 B1 D3 d3 |
25 90 64 65 11 |
25 90 64 65 11 |
25 90 64 65 11 |
32 100 72 75 11 |
32 100 72 75 11 |
32 100 72 75 11 |
40 118 85 90 14 |
40 118 85 90 14 |
40 118 85 90 14 |
50 160 / 125 18 |
50 160 / 125 18 |
50 160 / 125 18 |
65 180 / 145 18 |
65 180 / 145 18 |
65 180 / 145 18 |
80 195 / 160 8×Φ18 |
80 195 / 160 8×Φ18 |
80 195 / 160 8×Φ18 |
80 195 / 160 8×Φ18 |
80 195 / 160 8×Φ18 |
水 |
d2 D2 B2 D4 d4 |
20 80 45 55 11 |
20 80 45 55 11 |
20 80 45 55 11 |
25 90 64 65 11 |
25 90 64 65 11 |
25 90 64 65 11 |
32 100 72 75 11 |
32 100 72 75 11 |
32 100 72 75 11 |
40 145 / 110 18 |
40 145 / 110 18 |
40 145 / 110 18 |
50 160 / 125 18 |
50 160 / 125 18 |
50 160 / 125 18 |
65 180 / 145 18 |
65 180 / 145 18 |
65 180 / 145 18 |
65 180 / 145 18 |
65 180 / 145 18 |
重量 kg |
30 |
33 |
36 |
47 |
51 |
54 |
60 |
70 |
76 |
110 |
119 |
130 |
145 |
161 |
176 |
215 |
231 |
250 |
260 |
270 | |
2LQF6W型冷却器 |
|
2LQF6W 型冷却器外形图及尺寸 |
|
| |

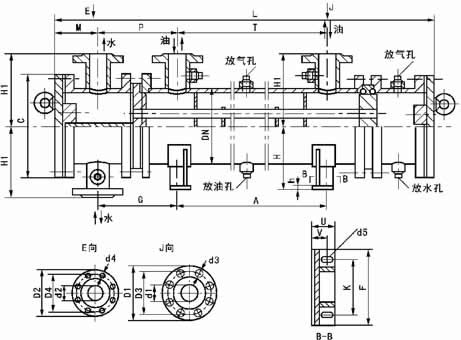

2LQF1W型冷却器 |
|

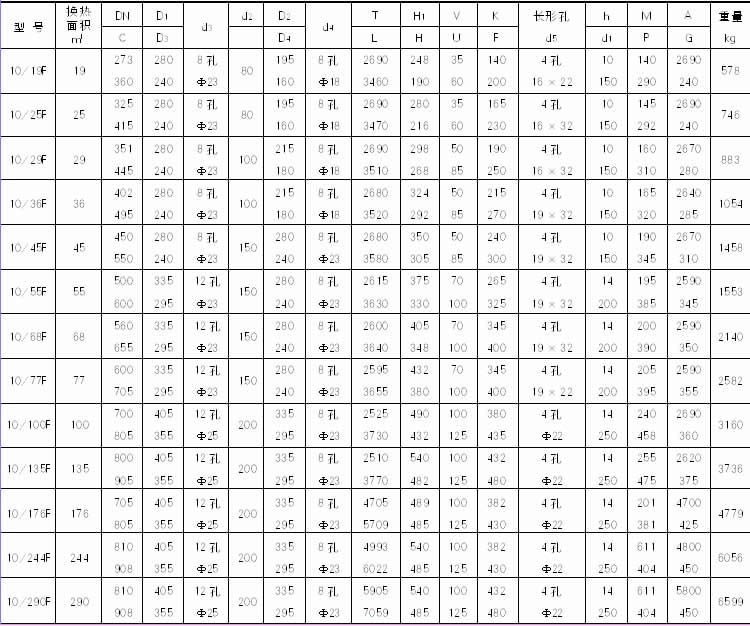

2LQF1W 型冷却器外形图及尺寸 |
|
|
|
|
|
|
|
|
|
|

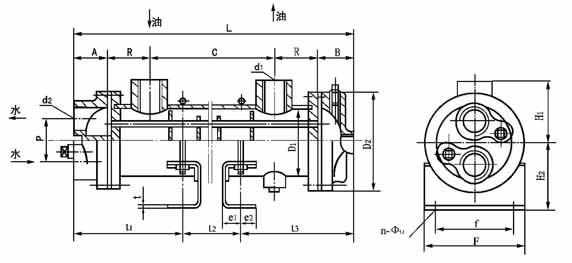

2LQGW型(固定管板式)冷却器 |
|

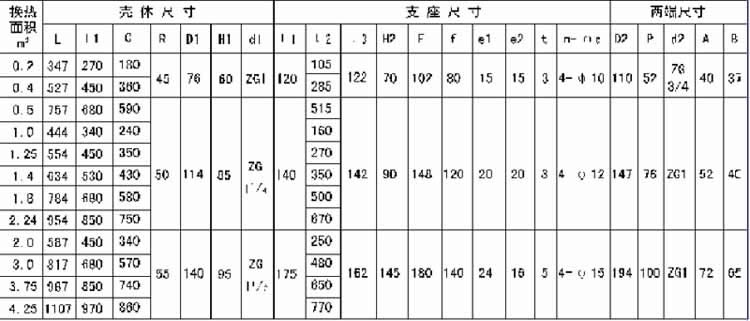

2LQGW型(固定管板式)冷却器外形图及尺寸 |
|
|
| |
