  产品展示 您的位置:首页  >>   产品展示 >> 干油润滑装置 >> 分配器、给油器
产品名称: DSPQ-L\SSPQ-L系列双线分配器
  产品分类: 干油润滑装置 网上订购:
       详细说明:



一、概述

  该分配器适用于公称压力为20MPa的双线式集中润滑系统,作为一种计量给油装置,它在两条供油管交替供油压力作用下,直接由供油压力推动活塞给油,完成向各润滑点定量分配润滑脂的功能。
  DSPQ-L型单向给油分配器出油口都在底部,分配器活塞正反向动作均从同一个给油口排油,系统每工作一次,各给油口均排油一次。
SSPQ-L型双向给油分配器正面和底部均有出油口,分配器活塞正反向动作分别从正面和底部的出油口排出润滑脂。正面右位给油口下预制一,二口合并为一口的螺塞,易改为奇数出油,使系统配管简单。
  该型分配器可以从指示杆的动作直接观察分配器的工作情况,还可以通过调整螺钉在规定范围内方便地调整各个给油口的出油量。



二、技术参数

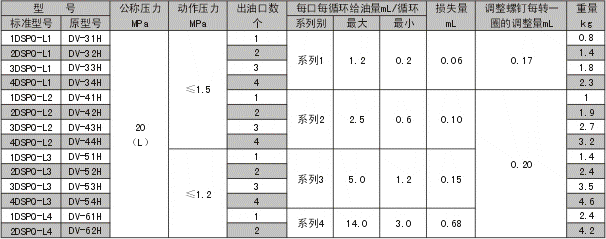

  DSPQ-L型(注:损失量是指推动导向活塞需要的流量)

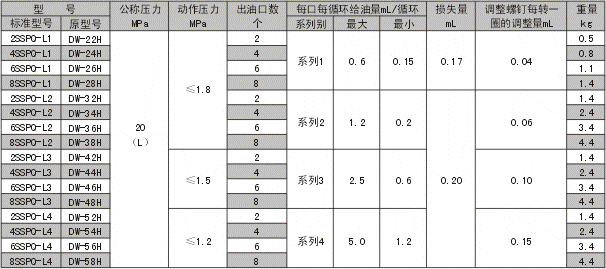

    SSPQ-L型(注:损失量是指推动导向活塞需要的流量)



三、型号标注



四、外型结构及尺寸

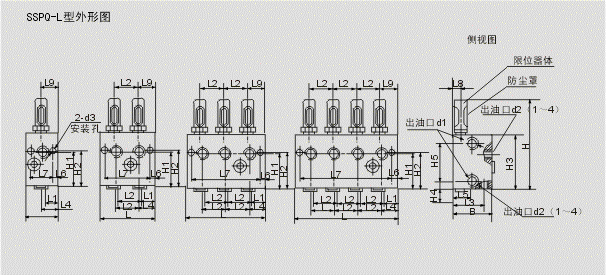

  SSPQ-L型双向出油的双线分配器,在正面和下面都有出油口,活塞正向,反向排油时,正面出油口和下面出油口交替供送润滑脂。

  其形式与尺寸见图与表的规定

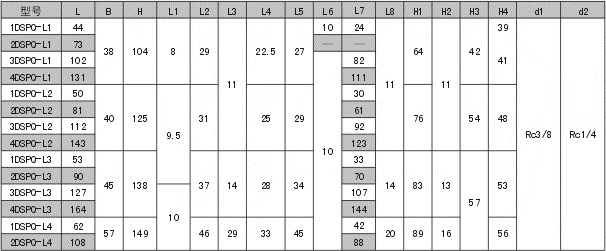

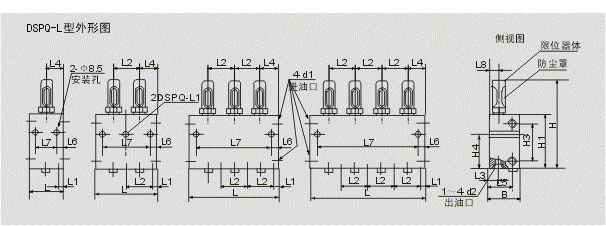

 DSPQ-L型单向出油的双线分配器,只在下面有出油口,活塞正向、反向排油时都由下出油口供送润滑脂。其形式与尺寸见图和表的规定

点击数:4899      【打印此页】      【关闭
